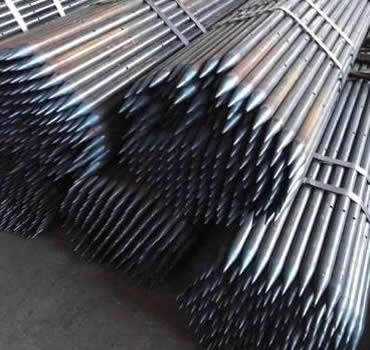

小导管:
1 小导管注浆是浅埋暗挖山道支护的一种措施。在软弱、破碎地层中凿空后容易塌孔,且施作超前锚杆比较困难或者结构断面较大时,应采取超前小导管支护。超前小导管支护须配合钢拱架使用。在条件允许时,也可在地面进行超前注浆加固;在有导洞时,也可在导洞内对山道周边进行径向注浆加固。
2 小导管注浆支护的一般测如下:钢管直径40 - 50mm 钢管长 3 - 5m ,钢管钻设注浆孔间距为 100 - 150 mm ,钢管沿拱的环向布置间距为 300 - 500 mm .钢管沿拱的环向外插角为 5°一 15° ,小导管是受力杆件,因此两排小导管在纵向应有一部分搭接长度,钢管沿山道纵向的搭接长度一般不小于1m .
导管安装前应将工作面封闭严密、牢固,清理干净,并测放出钻设位置后方可施工.
3 小导管采用小导管加固时,为保证工作面稳定和掘进牢固,应确保小导管安装位置正确和足够的长度,严格控制好小导管的钻设角度。用作小导管的钢管钻有注浆孔,以便向土体进行注浆加固,也有利于提高小导管自身刚度和强度。
4 小导管注浆宜采用水泥浆或水泥砂浆。浆液须充满例借及周围空隙,注浆量和注浆压力应由试验确定。
