一、注浆小导管工程概况
注浆小导管本工程基坑护壁外侧采用“6m长Φ600@400水泥土搅拌桩+6m长Φ60@800超前钢管+Φ60×3.0钢花管”作为上部支护结构兼挡水帷幕。搅拌桩及超前钢管在土方开挖前已施工,土方开挖过程中,根据土方开挖进度,随时插入钢花管及挂网喷混凝土的施工。钢花管间距1000mm;搅拌桩面层挂钢筋网,喷100mm厚C20混凝土。土方开挖配合钢花管施工时,每步均开挖至相应的钢花管下0.5m位置,插入钢花管的施工,然后挂钢筋网喷混凝土面层;下部土方开挖一定要等到上部支护结构达到设计强度80%后再进行。
二、注浆小导管施工工艺
锤击成孔开挖――修坡――定孔位――气动锤击锚管至设计深度――堵孔注浆――补浆――绑扎、固定钢筋网――压筋――端头焊接――喷射混凝土面层――混凝土面层养护――循环下一层钢花管施工
三、注浆小导管及挂网喷砼施工
1、注浆小导管施工工艺
1)注浆小导管定位放线 按设计图纸由测量人员准确放出每一根钢花管的位置。

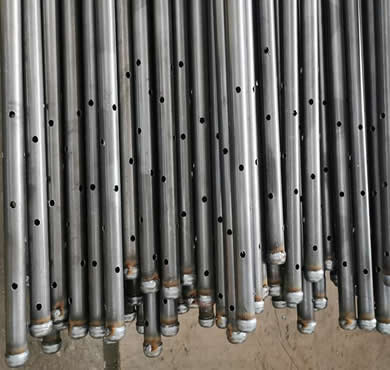

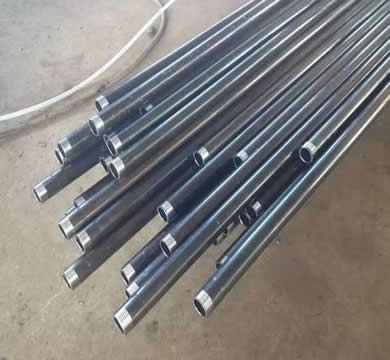

2)注浆小导管制作及打设 钢花管制作:钢花管入土端加工成桩尖状;钢花管全长范围内设注浆孔,孔径8mm,对向布置,间距500mm;采用L25×3角钢制作成倒刺全长呈螺旋状设置,间距500mm。 钢花管打设:采用冲击锤或土钉机将钢花管按设计角度及位置对正,将钢花管击打入土至设计长度。当采用长度超过6m的钢花管时,管段间采用中线对齐满焊连接,搭接位置加焊3Φ16钢筋做加强处理。
3)注浆小导管注浆材料选用水灰比为0.4~0.5的纯水泥浆,注浆压力为不小于0.6MPa,注浆体强度为20MPa,水泥标号为32.5R复合硅酸盐水泥,要求每米水泥掺入量不少于25kg
4)注浆小导管挂网 挂设Φ6@200×200单层钢筋网,在钢花管外露端部与钢筋网接触位置增加2根Φ14加强连接筋与钢花管焊接连接。
5)注浆小导管喷射混凝土 喷射混凝土强度为C20,设计厚度100mm;要求土方分层分段开挖,喷锚段分层高度不大于1.5m,分段长度不大于20m;喷锚强度达到设计强度的70%后方可进行下一层开挖喷锚作业。
