小导管的参数及安装

根据围岩边界地质条件、围岩状况、支护结构形式和隧道断面尺寸，确定超前小导管施工的各项参数。超前小导管施工沿开挖轮廓线120度范围设置。一般来说：导管长度L=梯级高度+2米。管道的小径：38-50毫米。该小管节做成大约10cm的圆锥形，在小导管的尾端焊上直径为6~8mm的钢筋箍。插值角一般控制在10~15度之间。浆液压力控制在2MP左右。泥浆的扩散半径一般为0.5米。浆液流速控制在50-100L/min。每循环小导管的搭接长度不超过1米。

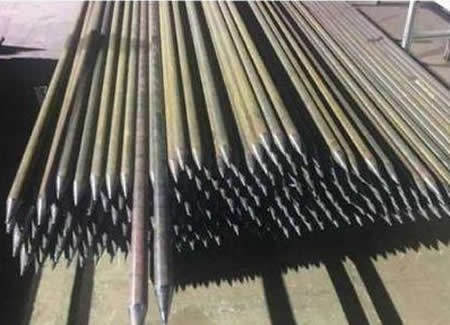

一制作时首先采用直径为38~50mm的无缝钢管制成。然后是在小导管前端做成约10cm长的圆锥形，后端焊接直径为6~8mm的钢筋箍。在距离尾端100cm处没有开孔，其余部分按20~30cm的梅花状排列，直径6mm。

二是安装时。可以是引孔，也可以是直接顶入。采用电钻钻孔，钻孔直径大于小导管直径10-20mm，孔的深度取决于导管长度。插管如插不进去，可用带顶进功能的风钻将套管顶入。再用吹风管将杂物吹出孔内。然后小导管尾缠绕棉纱，使小导管与钻孔紧密相连，并用棉纱堵住孔洞。最后小导管安装后必须使其周围有一定的喷射混凝土封堵范围。射流厚度控制在5-8cm。
