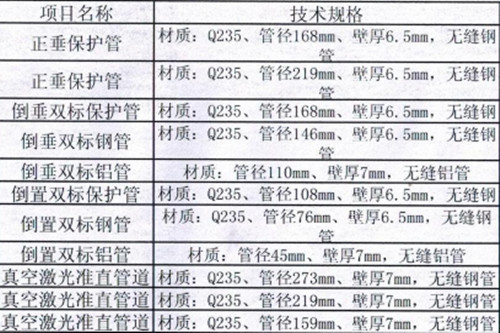

正垂保护管

正垂施工主要工序

正垂保护管有效孔径测量→固定夹线装置→固定正垂 测线→安装阻尼箱→安装垂线坐标仪→垂线观测

正垂保护管有效孔径测量

正垂有效孔径测定采用正垂原理测定，确定有效孔径 后，保证大于10cm，根据测量结果定出有效孔径的圆心和直径。

固定夹线装置

夹线装置在坝顶方式采用焊接，焊接前调整夹线置， 使夹线装置的出线口于有效孔径中心一致。

固定正垂测线

（1）把铟钢丝穿过夹线装置放入正垂孔中，在夹线装 置出把铟钢丝固定好。

（2）固定好铟钢丝后，及时盖上盖板，保护夹线装置 不受人为损坏和雨水影响。

安装阻尼箱

（1）把阻尼箱放置在预定位置，重锤固定在拉杆上， 根据高度确定铟钢丝的长度并把铟钢丝固定在拉杆上，把重锤放入阻尼箱中，使重锤底部距阻尼箱筒底的距离大于5cm以上。

（2）向阻尼箱箱内加入变压器油，使变压器油高于重 锤顶部15cm。

安装垂线坐标仪

（1）先把垂线坐标仪底板调整水平，使仪器的纵、横 轴读数各平行于坝轴线坐标线，坐标仪的读数显示屏面向上游方向。

（2）调整垂线坐标仪使观测值处于仪器读数范围的中 间值25～30mm附。

（3）安装完成后随即进行观测，测取初始值。

（4）做好垂线坐标仪的防护工作，尤其是坝顶的保护 盖要盖好，不能漏水或渗水，负责会造成垂线坐标仪出现故障，影响观测。

垂线观测

正垂线观测方法同倒垂线观测方法。
